老厂房改办公,容易出现的问题不是风格,是抬头的高度。原有结构梁、新增的空调与排风、强弱电桥架、消防喷淋,四样东西要在同一层空间里穿过,稍不注意走廊就被压到两米出头。净高这件事一旦定坏,后期没有任何补救手段,只能接受。

先算清三个高度

第一个是梁下净高,这是所有管线的可用上限,逐跨实测而不是按图纸假定,老厂房的实际偏差常常大于图纸。第二个是吊顶完成面,含龙骨、饰面与灯具下垂量。第三个是各系统的安装厚度,风管保温层、桥架盖板、喷淋管与支吊架都要算进去。

三个数放在一起,能得出一个结论:哪些区域可以做整面吊顶、哪些区域只能局部遮挡、哪些区域必须裸顶处理。这个结论要在管线综合图之前出来,而不是等施工到一半再决定。

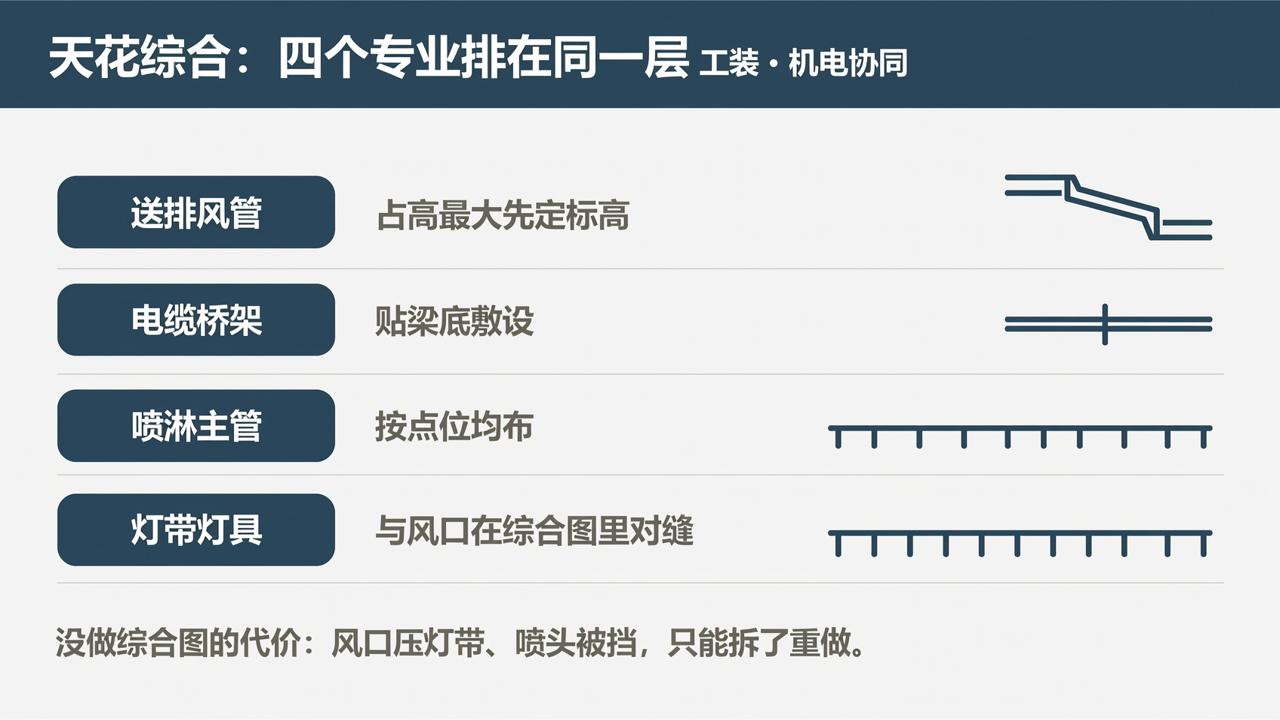

排布顺序:先大管、后支管、再弱电

原则是占用断面大的先走。排风与空调主管贴梁底走直线,转弯处尽量少;水系统支管在大管之间的空隙穿过;强弱电桥架走第三层高度,避开需要检修阀门的位置。支吊架要合并设置,四五个系统各打一排吊筋,既占高度也不安全。

走廊是净高吃紧的位置,通常做法是把管线集中在走廊两侧、中间留空,让人行走时抬头看到的是平整面。办公区内部可以接受局部遮挡,把吊顶做在工位上方而不是走道上方。

老结构的三处额外核对

一是新增设备基础的承载,屋顶机组与机房设备要复核原结构条件,不能按新建项目的经验套。二是穿梁与开洞,老厂房的梁配筋情况不明,穿洞必须经结构专业确认,不能由机电班组现场自行开孔。三是消防系统是否沿用原设施,改造后分隔变了,喷淋与排烟的保护范围要重新核,这部分往往牵出额外造价,宜早列进清单。

将净高写进合同与验收

我们的做法是把关键区域的完成面净高写进图纸与验收记录,逐点实测留痕。工程量清单计价,变更由业主方提出的按变更流程办理,非业主变更不增项;整体质保一年、水电隐蔽质保一年,珠三角范围内四十八小时到场。老厂房改造的价值不在饰面,在于把原有的结构条件用好,净高就是其中直接可感知的一项。

广东龙鼎建设工程有限公司为微三云集团旗下生态公司,承接办公、厂房等企业空间的工装设计与施工,以上为改造过程中的常见做法整理,具体以项目实测与结构复核结论为准。
